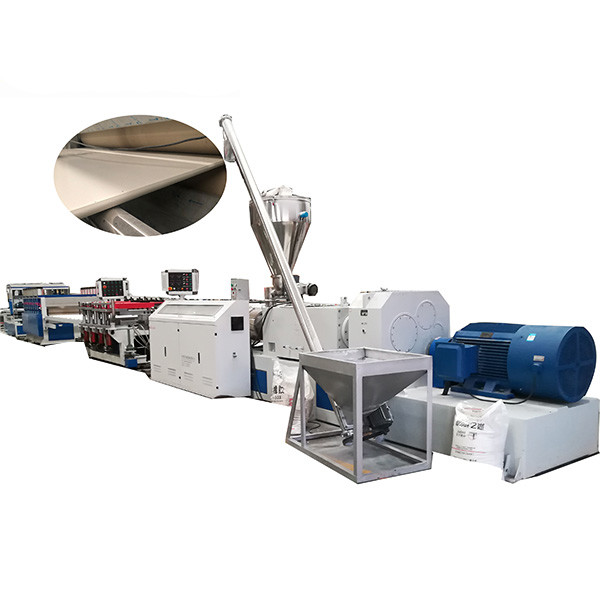

ডাবল স্ক্রু পিভিসি ফোম বোর্ড এক্সট্রুশন লাইন 110kw মেকিং মেশিন

ভূমিকা

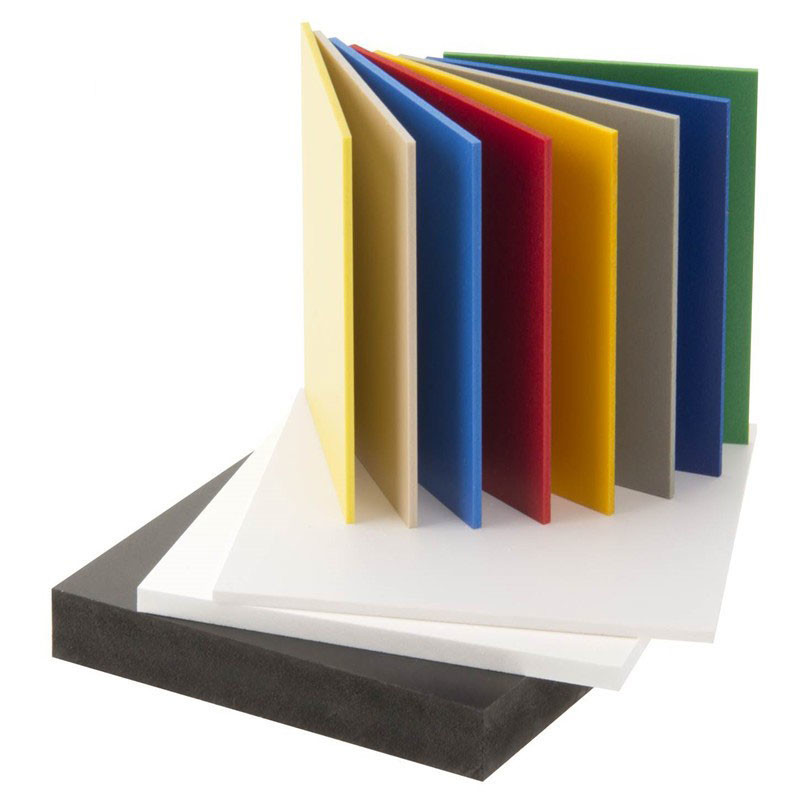

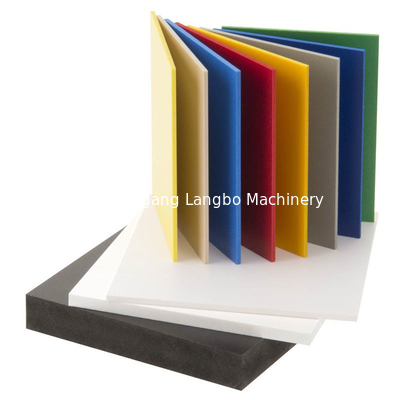

পিভিসি ফোম বোর্ড, অন্যথায় শেভরন বোর্ড বা অ্যান্ডি বোর্ড নামে পরিচিত, অন্দর এবং বহিরঙ্গন উভয় অ্যাপ্লিকেশনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।এতে রয়েছে রাসায়নিক সংমিশ্রণ, পলি ভিনাইল ক্লোরাইড, যা আসবাবপত্র, বিল্ডিং এবং বিজ্ঞাপন শিল্পে ব্যবহৃত হয়।

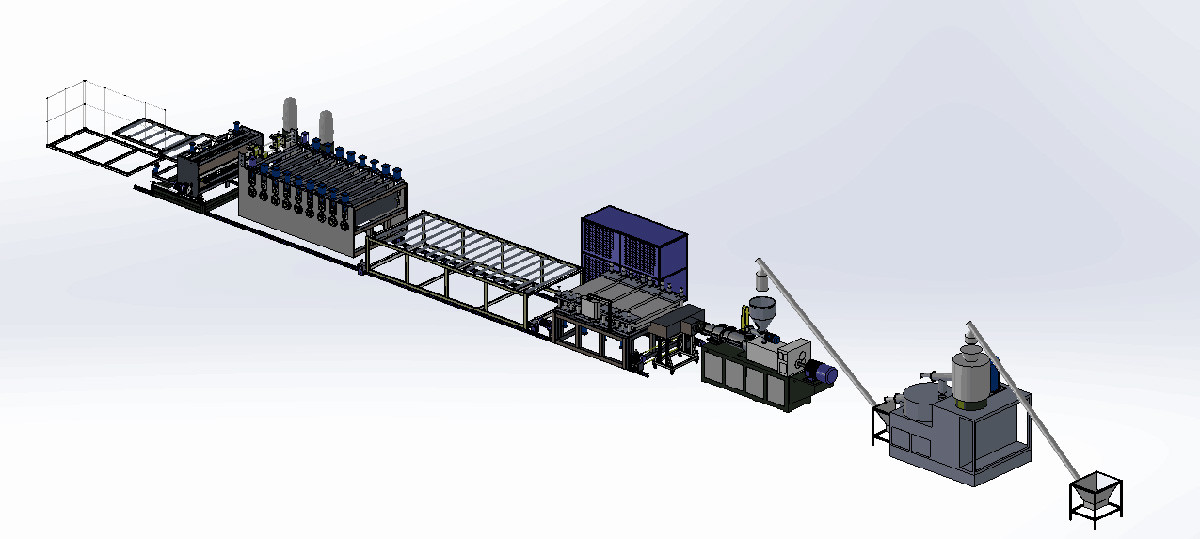

ফোম বোর্ড উৎপাদন লাইনের অংশ

1.মিক্সার

এর দুটি প্রধান অংশ রয়েছে:

• হট ট্যাঙ্ক (শীর্ষ)
• গরম ট্যাঙ্কটিতে একটি স্টেইনলেস স্টিলের ব্লেড এবং একটি হিটার রয়েছে।
• মনে রাখবেন, কাঁচামালে কিছু আর্দ্রতা থাকতে পারে যা প্রক্রিয়াকরণের সাথে এগিয়ে যাওয়ার আগে আপনার অপসারণ করা উচিত।
• পাউডারের উপর ব্লেডের উচ্চ-গতির প্রভাবের কারণে হিটার এবং ঘর্ষণ দ্বারা আর্দ্রতা দূর করার জন্য প্রয়োজনীয় তাপ উৎপন্ন হয়।
• কুলিং ট্যাঙ্ক (নীচে)
• উপকরণগুলি শুকানোর জন্য গরম করার প্রয়োজন হলেও, এটি পচন এবং প্লাস্টিকাইজেশন হতে পারে।
• আমরা মিক্সারে এটি ঘটতে চাই না।শুধুমাত্র এক্সট্রুডারে।এইভাবে, আমরা দ্রুত গরম কাঁচামাল কুলিং ট্যাঙ্কে নিঃসরণ করি।
• এটি একটি ঠান্ডা জল খাঁড়ি এবং গরম জল আউটপুট আছে.এটিতে একটি স্বল্প-গতির আলোড়নও রয়েছে।
• কাঁচামালগুলিকে প্রায় 45℃ এ শীতল করার পরে, উপাদানটি কুলিং ট্যাঙ্ক থেকে স্ক্রু লোডারে ছেড়ে দেওয়া হয়, যা আমরা পরবর্তীতে আলোচনা করব:

2.স্ক্রু লোডার

আপনি উপরের ছবিতে আয়তক্ষেত্রাকার স্টেইনলেস স্টীল ট্যাংক দেখতে পারেন?এটি পিভিসি কুল এবং হট মিক্সারের কুলিং ট্যাঙ্ক থেকে নিষ্কাশন করা কাঁচামাল সংগ্রহ করে।

এটির ক্ষমতা 200 কিলোগ্রাম।এটি একটি টাইমিং ডিভাইসের সাথেও লাগানো হয়েছে।

এখন স্ক্রু লোডারকে অবশ্যই কাঁচামাল ফিড হপারে পৌঁছে দিতে হবে, যা এক্সট্রুডারের অংশ।এই উদ্দেশ্যে, এটিতে একটি ঘূর্ণায়মান হেলিকাল স্ক্রু রয়েছে যা উপাদানটিকে স্কুপ করে এবং এটি শঙ্কু আকৃতির ফিড হপারে মুক্তি পাওয়ার আগে এটিকে উপরের দিকে পৌঁছে দেয়।

হপার থেকে, কাঁচামাল ডাবল স্ক্রু মাধ্যাকর্ষণ দ্বারা ঘূর্ণমান স্ক্রুগুলির উপর নেমে আসে।আমাদের স্ক্রু লোডার আপনাকে অপেক্ষার সময় এবং লোডিং সময় সেট করতে দেয়।এটি স্ক্রু লোডারকে স্বায়ত্তশাসিতভাবে কাজ করতে দেয়।এটি একটি দুর্দান্ত বৈশিষ্ট্য কারণ;ম্যানুয়ালি কাঁচামাল লোড করার জন্য আপনাকে অতিরিক্ত হাত ভাড়া করতে হবে না।এইভাবে, আপনি আপনার শ্রম এবং অর্থ সংরক্ষণ করুন।আমরা এটিকে অ্যালুমিনিয়ামের পরিবর্তে স্টেইনলেস স্টিল ব্যবহার করে এটিকে বর্ধিত পরিষেবা জীবন দিতেও তৈরি করেছি।

3.শঙ্কুযুক্ত টুইন স্ক্রু এক্সট্রুডার

এক্সট্রুশন হল পিভিসি ফোম বোর্ড তৈরির সবচেয়ে গুরুত্বপূর্ণ পদক্ষেপ।

এটিতে পিভিসি রজন এবং অন্যান্য কাঁচামাল গরম করা এবং প্লাস্টিকাইজ করা একটি গলিত প্লাস্টিকের পলিমার তৈরি করে যা অবাধে প্রবাহিত হয়।

আমরা আমাদের লাইনের জন্য একটি টুইন স্ক্রু শঙ্কুযুক্ত এক্সট্রুডার ব্যবহার করেছি।যদিও এটি একটি জটিল মেশিনের মতো শোনাতে পারে, এটি বোঝা খুব সহজ।

প্রথমত, এটির ব্যারেলে দুটি ঘূর্ণায়মান স্ক্রু রয়েছে।তারা প্লাস্টিকের উপাদানকে সামনে নিয়ে যাওয়ার জন্য বিপরীত দিকে ঘোরে এবং উপাদানটিকে প্লাস্টিকাইজ করে।

ব্যারেলের নীচে স্থাপিত কাস্ট অ্যালুমিনিয়াম হিটারগুলি পিভিসি রজন এবং অন্যান্য সংযোজনগুলিকে গলানোর জন্য প্রয়োজনীয় উচ্চ তাপমাত্রা প্রদান করে।

ঘর্ষণ দ্বারা আরও তাপ উৎপন্ন হয় কারণ স্ক্রুগুলি এক্সট্রুডারের মাধ্যমে উপকরণগুলিকে বহন করে।

আপনার আরও জানা দরকার যে তাপমাত্রা নিয়ন্ত্রণ খুবই প্রয়োজনীয়।উচ্চ তাপমাত্রার কারণে পিভিসি রজন কাঁচামালের অবনতি ঘটতে পারে।

এবং নিম্ন তাপমাত্রা অসম্পূর্ণ প্রক্রিয়ার দিকে পরিচালিত করবে।

তাপমাত্রা নিরীক্ষণের জন্য, ল্যাংবো মেশিন অরমন তাপমাত্রা নিয়ন্ত্রক অন্তর্ভুক্ত করেছে যা বৈদ্যুতিক ক্যাবিনেটে নিয়ন্ত্রিত হয়।

তাপমাত্রা প্রয়োজনের চেয়ে বেশি হলে, ব্যারেলের আস্তরণে থাকা কুলিং ফ্যান সক্রিয় হতে পারে।তাপমাত্রা অস্বাভাবিক হলে আমাদের মেশিন একটি সতর্কতা জারি করতে সেট করা হয়েছে।

4.টি-ডাই

প্লাস্টিক পিভিসি প্রোফাইল, ডব্লিউপিসি ডেকিং বোর্ডের মতো নন-ফোমিং প্লাস্টিক উত্পাদনে, টি-শেপিং ডাই এক্সট্রুডেটকে তার সমতল, চূড়ান্ত আকার দেয়।

কিন্তু ফোমিং প্রক্রিয়ায়, টি-ডাই ফেনাকে প্রসারিত হতে বাধা দেয়।এবং এটিকে একটি সাধারণ আকৃতি দেয় যা পরে ক্রমাঙ্কন টেবিলের দ্বারা নিখুঁত করা হবে।

এছাড়াও মনে রাখবেন যে, শীটটি ডাই ছেড়ে যাওয়ার পরে এটি তার অভ্যন্তরীণ কাঠামোতে বুদবুদের ফেনা হিসাবে প্রসারিত হবে।

এই প্রসারণটি ছাঁচ দ্বারা নিয়ন্ত্রিত হয় যাতে আপনি পছন্দসই চূড়ান্ত আকৃতি এবং সঠিক বেধ পান।

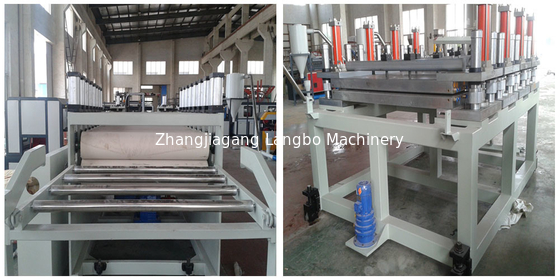

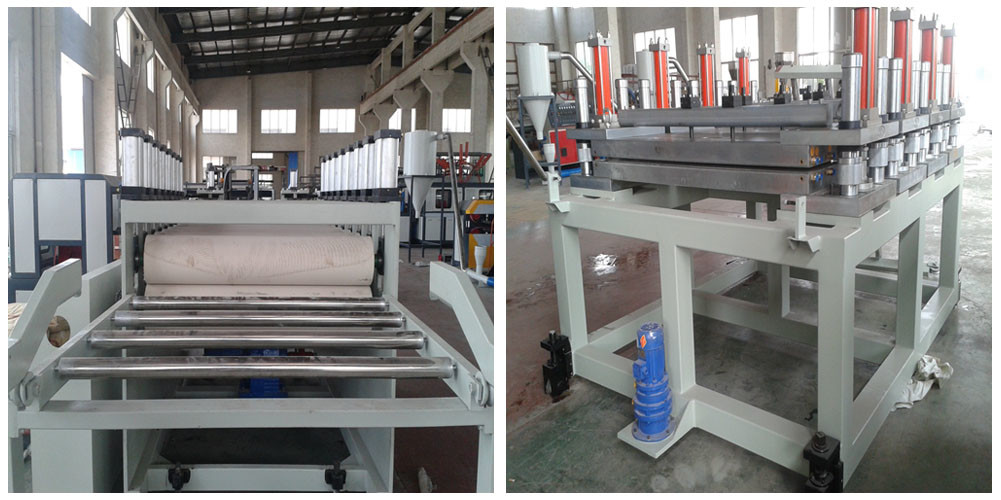

5.ক্রমাঙ্কন টেবিল

যখন এক্সট্রুডেট শেপিং ডাই ছেড়ে যায়, তখন এটি ক্রমাঙ্কন টেবিলে প্রবেশ করে।সুতরাং, এটি টি-শেপিং ডাইয়ের পাশে মাউন্ট করা হয়েছে।

কিন্তু এটা কী?এটি এমন একটি টেবিল যা ফোমিং এবং ঠান্ডা করার জন্য প্রয়োজনীয় সরঞ্জাম ধারণ করে।

আমাদের পিভিসি ফোমিং মেশিনের ক্ষেত্রে, সেই সরঞ্জামটি হল ফোমিং মোল্ড এবং কুলিং ব্র্যাকেট।

আসুন তাদের সম্পূর্ণ আলোচনা করা যাক:

6.জিroup গঠন ছাঁচ

ছাঁচগুলি চূড়ান্ত বোর্ডের মতো আকৃতির হয়।তাদের ভিতরের পৃষ্ঠ স্থায়িত্ব জন্য স্টেইনলেস স্টীল তৈরি করা হয়.

প্লাস্টিকের ফেনা বোর্ডের চলাচলে সর্বনিম্ন প্রতিরোধের জন্য এটি পালিশ করা হয়।

স্পেসিফিকেশন:
